3. Hvordan tilføjer jeg polylinjer fra en DXF-fil til etagen?

  1. Markér dig lag, der indeholder polylinjer
  2. Klik på “!”-knappen for at oprette lokalerne ud fra polylinjerne

Detaljeret guide

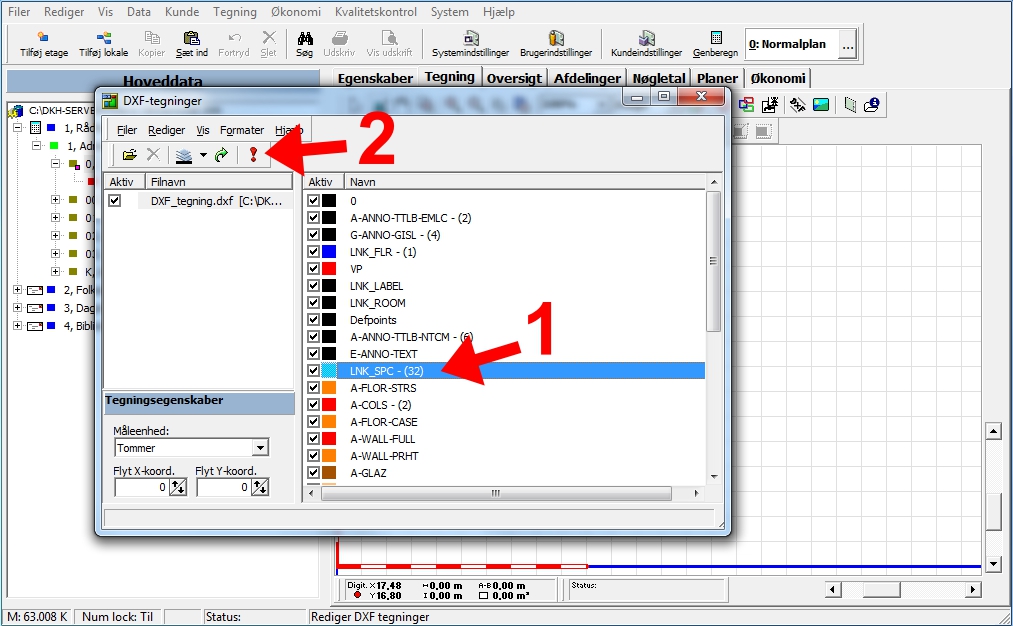

For at importere de lukkede polylinjer fra DXF-lag og oprette lokaler af dem på den midlertidige etage skal du under “Navn” klikke på de lag, som indeholder polylinjer. (1)

Antallet i parentesen efter lagets navn indikerer, hvor mange lukkede polylinjer, RengøringsSystemet har identificeret under importeringen af DXF-filen.

*Vær opmærksom på at nogle lag kan indeholde lukkede polylinjer, som repræsenterer tegningsdele (ikke lokalepolygoner). Disse lag bør ikke importeres.

Markér de lag, som du ønsker at oprette lokalepolygoner ud fra, og tryk på knappen “!” på i værktøjslinjen. (2)

Med en lokalepolygon forstås et lokaleomrids, som dannes af polylinjerne fra DXF-filen.

Bekræft, at du vil oprette lokalerne ved at klikke på “Ja”.

Luk vinduet “DXF-tegninger”.

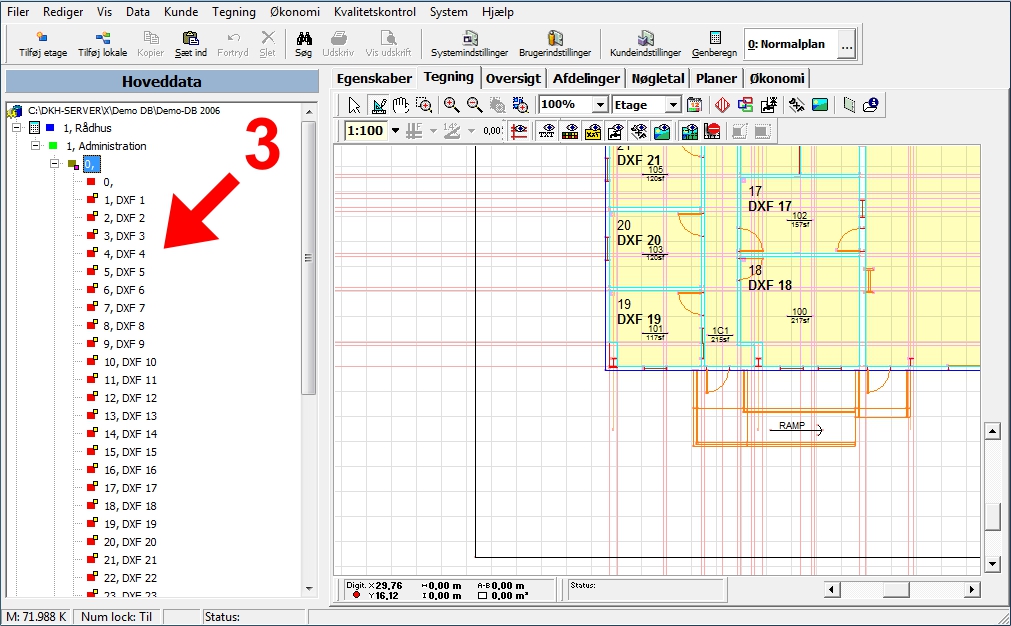

Lokalepolygonerne vil nu blive tilføjet den midlertidige etage i “Hovedata”-træet til venstre på skærmen. (3)


Hvis du vil se hele guiden til, hvordan du importerer en DXF-fil og kopierer polylinjer → klik her (på engelsk)


Du kan også se videoen om DXF-filer i vores online-undervisning → her
