4. Hvordan kopierer jeg lokaler fra den midlertidige etage?

  1. Markér den etage, som du vil kopiere lokalepolygonerne til
  2. Klik på “Bygning” i værktøjslinjen, så alle niveauer er synlige
  3. Vælg den etage, som du vil kopiere lokalepolygonerne til og klik på knappen “Kopier tegning til nyt lokale” i værktøjslinjen
  4. Klik på det lokale i tegningen, som du vil kopiere til den originale etage
  5. Tryk “Esc” for at lukke kopierings-tilstanden

Detaljeret guide

I “Hovedata”-træet til venstre af skærmen skal du åbne etagen, som du vil kopiere lokalepolygonerne til. Det er vigtigt, at både den midlertidige etage og den originale etage er åben i træstrukturen.

Med lokalepolygonerne forstås de lokaleomrids, som er dannts af polylinjerne fra DXF-filen.

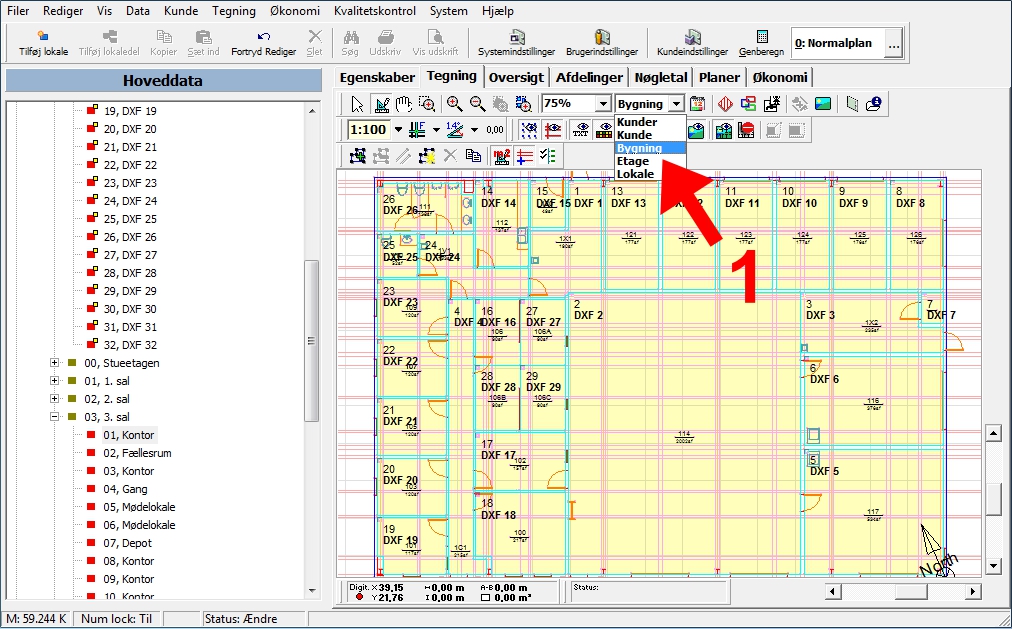

I værktøjslinjen skal du vælge “Bygning” i feltet, som bestemmer, hvor mange niveauer, der skal være synlige. (1)

Markér det lokale på den originale etage, som du vil kopiere lokalepolygonerne til. (2)

Klik på knappe “Kopier tegning til nyt lokale” i værktøjslinjen. (3)

Tegningsdelen skifter farve, og du kan nu klikke på lokalepolygonen på tegningen, som du vil kopiere til den originale etage.

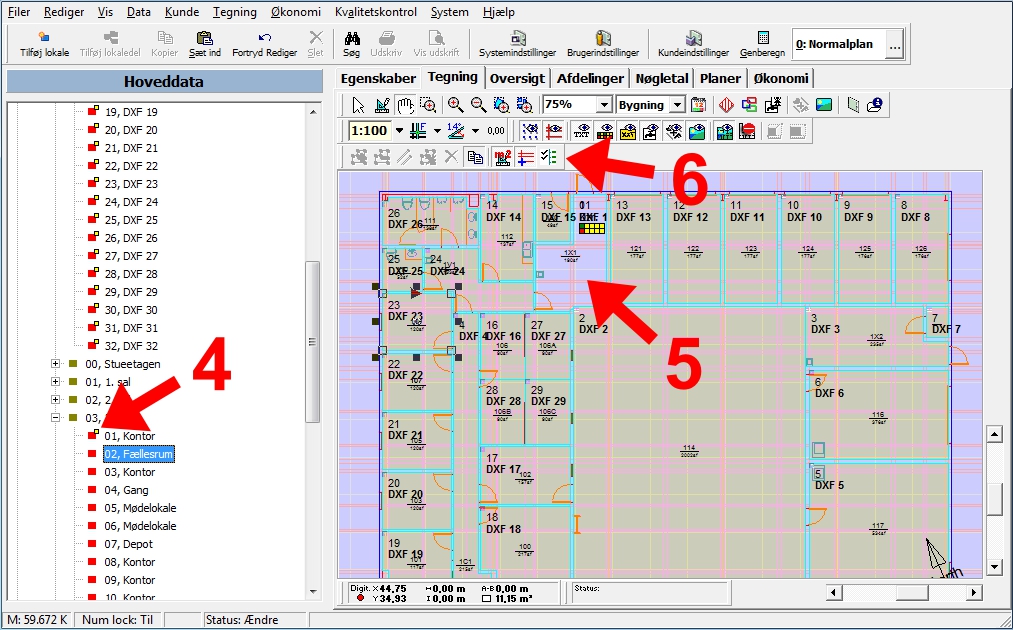

Når du har tildelt en lokalepolygon til et lokale på lokalelisten, ses en lille gul firkant ud for lokalenavnet i “Hoveddate”-træet til venstre på skærmen. (4)

Markøren vil automatisk hoppe videre til næste lokale på lokalelisten, og du kan derefter tildele en anden lokalepolygon til dette lokale.

De tildelte lokalepolygoner skifter farve på tegningen. (5)

OBS: Hvis markøren ikke selv hoppe videre til næste lokale i lokalelisten, skal du aktivere knappen “Automatisk vælg nyt lokale efter tegning” i værktøjslinjen. (6)

Tryk på “Esc” på tastaturet for at lukke kopi-tilstanden eller højreklik og klik på “Luk”.


Hvis du vil se hele guiden til, hvordan du importerer en DXF-fil og kopierer polylinjer → klik her (på engelsk)


Du kan også se videoen om DXF-filer i vores online-undervisning → her
